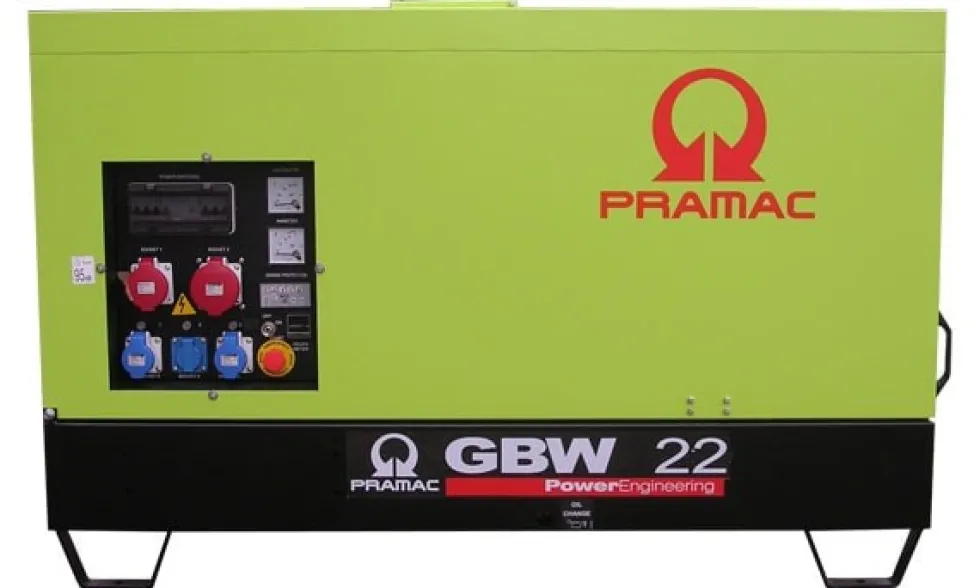

Pramac Elverk GBW22Y/FS5 L MCP, inbyggt/ljudisolerat, 3-fas, diesel

Ett kraftfullt dieseldrivet elverk i inbyggt och ljudisolerat utförande. Elverket är byggt på en bas försedd med fötter för enkel hantering och har integrerad plasttank. Motorn är monterad med kraftiga antivibrationsfästen och alla rörliga motordelar är skyddade mot oavsiktlig kontakt. Mycket prisvärd modell där alla ingående komponenter är av högsta kvalitet vilket garanterar ett driftsäkert och lättskött elaggregat.

• Mycket prisvärd
• Multifunktionell och användarvänlig
• Kompakt design för enkel transport och underhåll
• Lämplig industri, bygg, lantbruk och småföretag

Nyckeldata

• Effekt, max (ESP): 19.03 kVA
• Effekt, max (ESP): 15.22 kW
• Effekt, kontinuerlig (PRP): 18.06 kVA
• Effekt, kontinuerlig (PRP): 14.45 kW
• Spänning: 400 V
• Frekvens: 50 Hz
• Effektfaktor: 0.8 cos ϕ
• Faser: 3
• Bränsle: Diesel

Utförande och konstruktion

• Ramen till elverket är tillverkad av svetsad stålprofil
• Generatorn och motorn är monterad på rejält tilltagna motorfästen för att minimera vibrationerna
• Utrustat med lyftögla
• Elverket står monterat på robusta medar för enkel hantering med lyftgafflar
• Synlig bränslenivå
• Kraftig öppningsbar kåpa utrustad med gasfjädrar och handtag som gör det lätt att öppna vilket medför enkel åtkomst till motor och generator för rutinmässigt underhåll
• Ljudisolerat utförande med högkvalitativt isolerande material och ljuddämpare ger låg ljudnivå

Motor
Yanmarmotor som uppfyller kraven enligt ISO 8528/1, ISO 3046/1:1986, BS 5514/1.

• Bränslesystem med insprutning, bränslefilter och bränslepump Bosch in-Line
• Tryckbaserat smörjoljesystem med oljepump och oljefilter
• Termostatkontrollerat kylsystem med remdriven kylvätskepump och fläkt

Generator
Generator från Linz med en robust mekanisk konstruktion som möjliggör enkel åtkomst till anslutningar och rutinmässigt underhåll. Generatorn har en tolerans på ± 4% utan belastning och vid full belastning vilket möjliggör att elverket klarar av att driva känslig elektronik.

Manuell kontrollpanel – MCP
Manuell kontrollpanel monterad på elverket med komplett instrumentering, uttag, övervakning, driftlarm samt skydd.

• Analoga visarinstrument för spänning (Volt), ström (Ampere) och timräknare
• Start och stop via nyckel, som även styr glödstiftet vid förvärmning som sitter monterat
• Nödstoppsknapp
• Larmfunktioner för: Låg batterispänning, Lågt oljetryck, Hög kylvätsketemperatur, Jordfel
• Uttagspanel med termiskt skydd: 1 st – 3P+N+T CEE 400V 32A, 1 st – 3P+N+T CEE 400V 16A, 2 st – 2P+T CEE 230V 16A, 1 st – 230V 16A Schuko

Specifikation

• Motorspecifikation
  • Motorfabrikat: Yanmar
  • Modell: 4TNV88-BIPGE
  • Varvtal: rpm
  • Typ av kylning: Vatten
  • Avgasmiljöklass: 5
  • Antal cylindrar och arrangemang: 4 i linje
  • Slagvolym: 2190 cm³
  • Typ av aspiration: Naturlig
  • Varvtalsregulator: Mekanisk
  • Effekt, max (ESP): 18.2 kWm
  • Effekt, kontinuerlig (PRP): 17.3 kWm
  • Oljekapacitet: 7.4 l
  • Kylvätskekapacitet: 2.7 l
  • Bränsle: Diesel
  • Bränsleförbrukning vid 75% kontinuerlig belastning (PRP): 251 g/kWh
  • Bränsleförbrukning vid kontinuerlig belastning (PRP): 251 g/kWh
  • Typ av start: Elektrisk
  • Effekt, startmotor: 1.4 kW
  • Elektriskt styrsystem: 12 V
• Generatorspecifikation
  • Generatorfabrikat: Linz
  • Modell: E1S13MF
  • Frekvens: 50 Hz
  • Spänning: 400 V
  • Faser: 3
  • Effektfaktor: 0.8 cos ϕ
  • Verkningsgrad vid 75% belastning: 86.2 %
  • Typ av generator: Kolborst
  • Antal poler: 4
  • Typ av spänningsregulator:
  • Spänningsnoggrannhet: 4 %
  • Isolationsklass: H
  • Kapslingsklass: 21
• Installationsdata
  • Luftflöde, totalt: 56.28 m³/min
  • Avgasflöde vid kontinuerlig drift (PRP): 3.6 m³/min
  • Avgastemperatur: 470 °C
  • Bränsleförbrukning vid 75% kontinuerlig drift (PRP): 3.91 l/h
  • Bränsleförbrukning vif 100% kontinuerlig drift (PRP): 5.17 l/h
• Bränsletank
  • Typ av bränsletank: Plast
  • Drifttid vid 75% kontinuerlig drift (PRP): 13.04 h
  • Bränsletankskapacitet: 51 l
  • Bränsletanksplacering: Inbyggd
• Elektrisk data
  • Batterispänning: 12 V
  • Generatorspänning: 400 V
  • Frekvens: 50 Hz
  • Faser: 3
  • Effektfaktor: 0.8 cos ϕ
  • Ström, max: 27.46 A
  • Säkring: 32 A
  • Längd: 1645 (L) mm
  • Bredd: 870 (B) mm
  • Höjd: 1072 (H) mm
  • Vikt: 495 kg
• Ljud- och bullernivå
  • Ljudeffektsnivå (LWA): 93 dB(A)
  • Ljudtrycksnivå vid 7 m: 64 dB(A)
