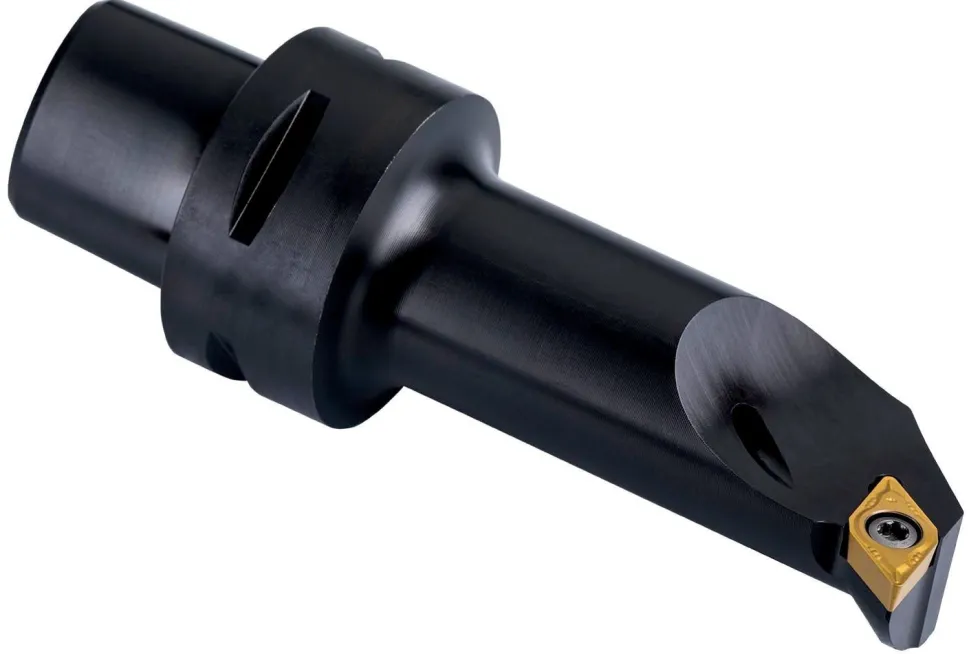

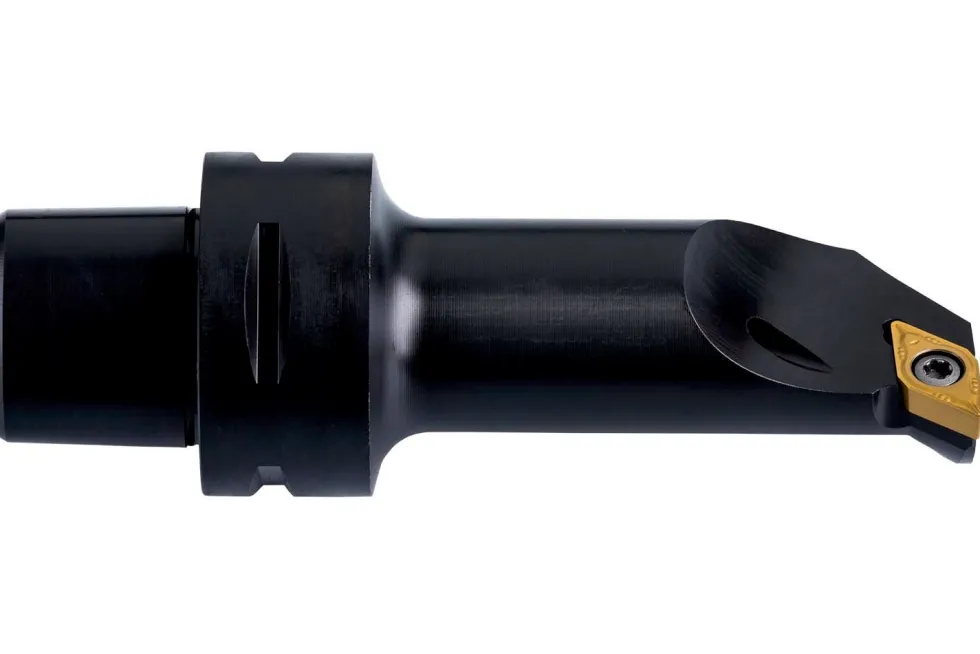

Pramet Svarvbom ISO D C4-SDUCL-17090-11 med polygoninspänning

Svarvhållare med polygoninspänning ISO S – invändig.

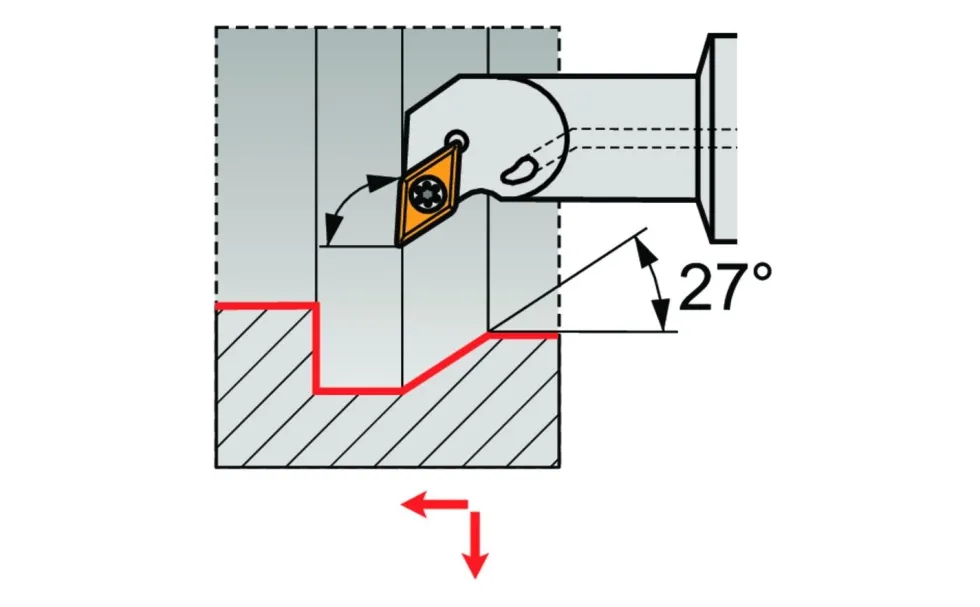

Svarvbom med skruvklämma för att hålla ett 55° romb positivt vändskär med en inskriven diameter 9.525mm, 3.97mm tjock (ISO-beteckning DC.. 11T3.. ), vänster 93° ändskär, förskjutet skaft enligt ISO 26623 (Polygon Skaftkoppling) storlek C4, with 17mm bredd och 90mm utstickslängd för invändig konsvarvning, invändig kopiersvarvning, en eller flera riktningar och invändig längdsvarvning med eller utan skuldra

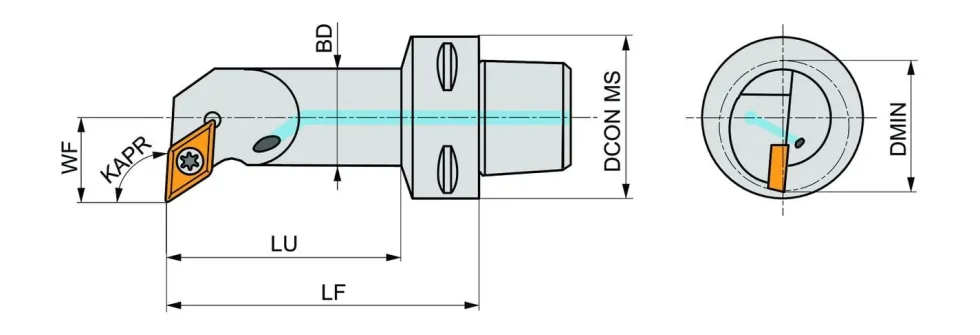

Specifikation

• Fräsriktning: Vänster
• Inspänningskod (MTP): S – Skruvspänning
• Kylning (CSP): 1
• Vändskärstyp: DC.. 11T3..
• Kopplingsdiameter – millimeter (DCON MS): 40
• Användbar längd (max. rekommenderad) – millimeter (LU): 68
• Verktygets skäreggsvinkel (KAPR): 93
• Funktionell längd – millimeter (LF): 90
• Lutningsvinkel (LAMS): -3.4
• Diameter verktygskropp – decimaltum (BD): 0.984
• Diameter verktygskropp – millimeter (BD): 25
• Funktionell bredd – millimeter (WF): 17
• Ortogonal spånvinkel (GAMO): 0
• Minsta håldiameter – millimeter (DMIN): 32
