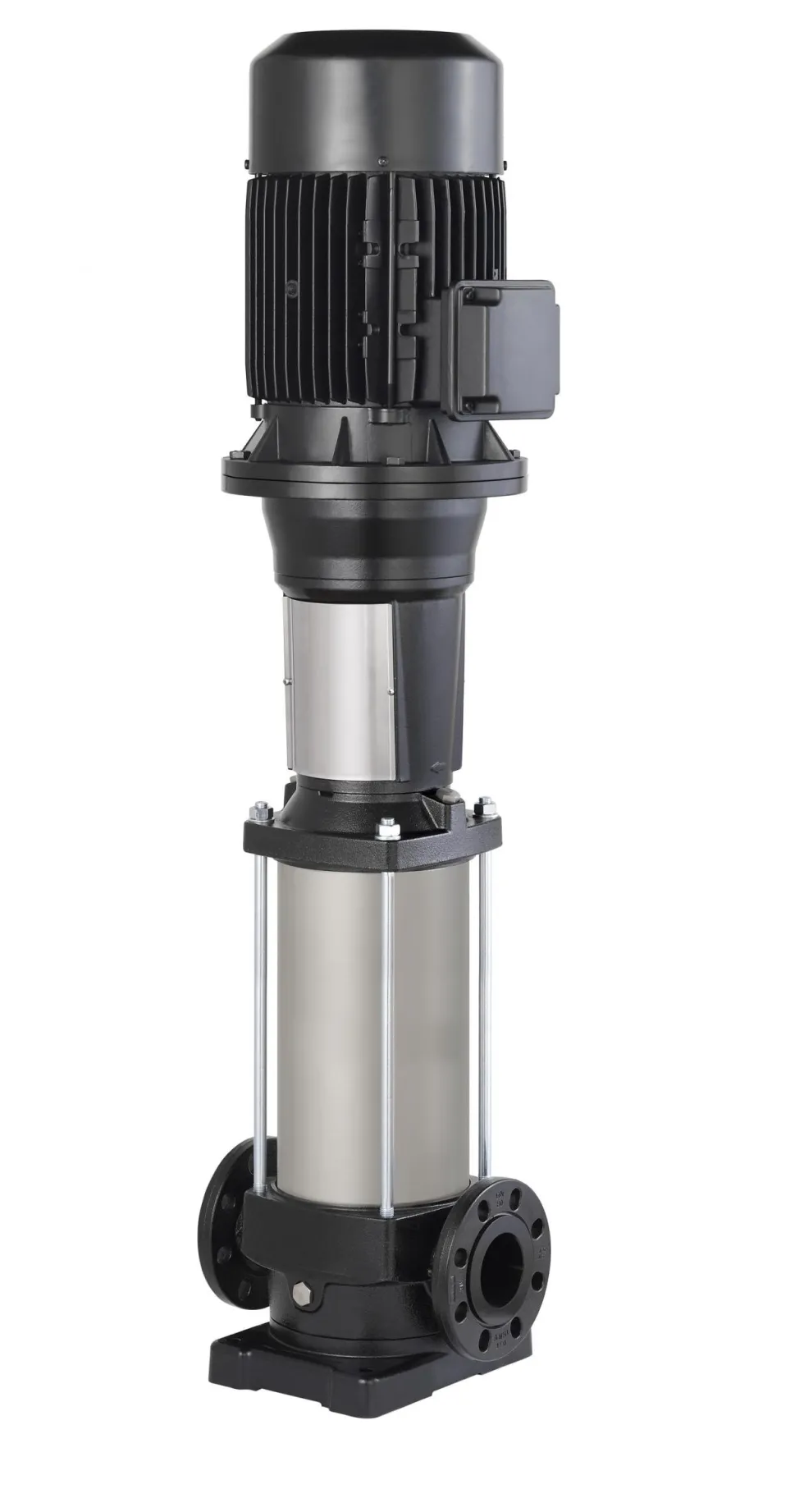

Sea-Land Vertikal centrifugalpump MVX 15-12 FT

MVX 15-12 FT är en vertikal flerstegs centrifugalpump som är mycket tystgående och pålitlig.

Pumpen är konstruerad för att pumpa rena vätskor utan slipmedel och suspenderade fasta ämnen samt icke explosiva eller på annat sätt aggressiva för pumpens material. Pumpen klarar vätsketemperaturer på högst 35°C för hushållsbruk (CEI EN 60335-2-41) eller 120°C för övrigt bruk, omgivningstemperaturen får dock inte får vara högre än 40°C.

Samtliga pumpdelar är tillverkade i rostfritt stål AISI 304. Pumpen är försedd med sug- och tryckstos i linjärt utförande. Motorfäste tillverkat i rostskyddsbehandlat gjutjärn samt försedd med en driftsäker elektrisk motor (kapslingsklass IPX4 och isolationsklass F).

Egenskaper

• Motorfäste i gjutjärn G20 med korrosionsskydd
• Pumphus i gjutjärn G20 med korrosionsskydd
• Diffusor i rostfritt stål AISI 304
• Impeller i rostfritt stål AISI 304
• Pumpaxel i rostfritt stål AISI 304
• Bussningar i volframkarbid
• Mekanisk axeltätning

Typiska användningsområden såsom vatteförsörjningssystem, brandpump, tvätt- och spolanläggningar, matarpumpar till pannor, cirkulation, vätsketransport, tryckhöjningar av kallt och varmt vatten, transport av rena och icke aggressiva vätskor.

Centrifugalpumparna i MVX-serien tillverkas från 1,5 kW (2 hk) upp till 15 kW (20 hk) med tryckhöjder (H m) från 30 till 270 meter samt flöden (Q) från 45 till 500 l/min.

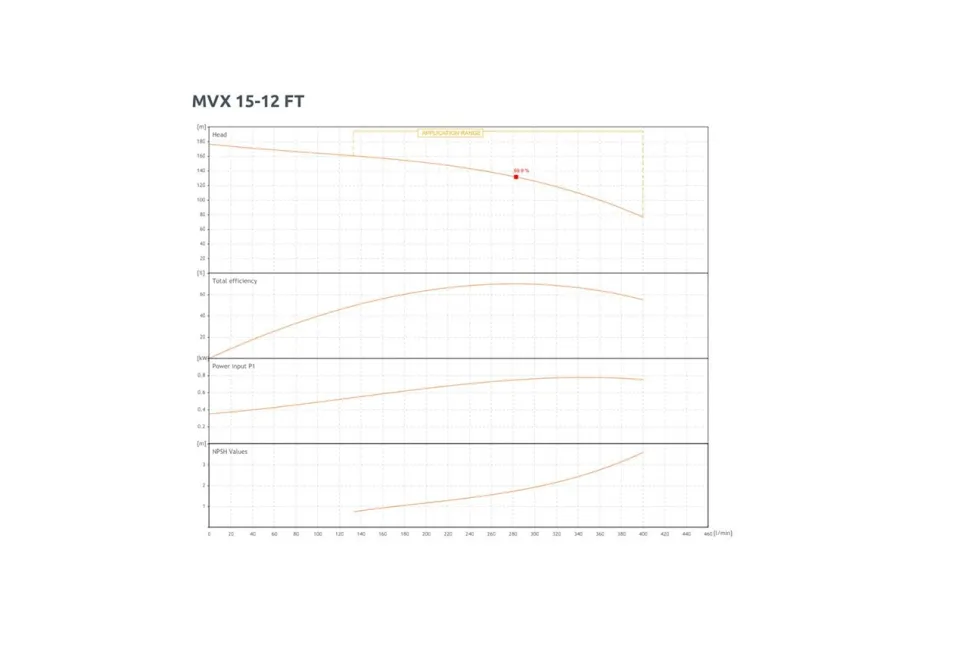

Tekniska data

• Spänning: 400 V/3-fas 50 Hz
• Ström: 8,7 A
• Varvtal: 2900 r/min
• Isolationsklass: F
• Kapsligsklass: IP44
• Effekt: 11 kW/15 hk
• Tryckhöjd (H max): 176,5 m
• Flöde (Q max): 400 l/min
• Sughöjd, max: 7 m
• Anslutningsfläns: DIN 40
• Anslutning: DN 50 mm
• Vätsketemperatur hushållsbruk, max: 35°C
• Vätsketemperatur övrigt, max: 120°C
• Omgivningstemperatur, max: 40°C
• Mått (dxh): 300×1537 mm
• Vikt: 121 kg

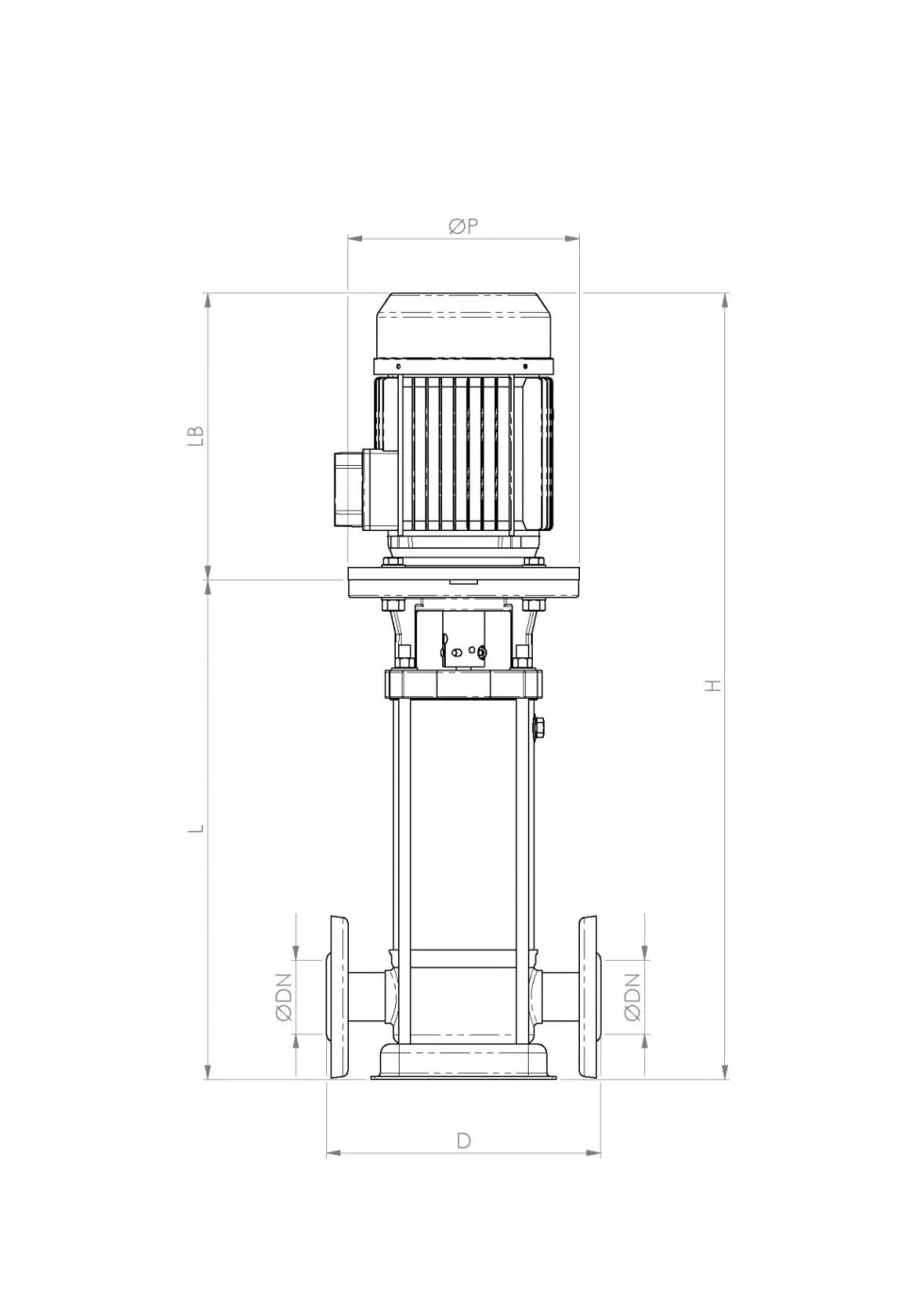

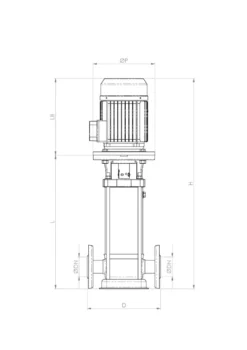

Mått och dimensioner (se måttskiss)

• D: 300
• L: 1112
• LB: 425
• ⌀P: B5
• H: 1537
• DNA: 50
